浅谈大齿轮加工的技术要求

2019-10-08

次

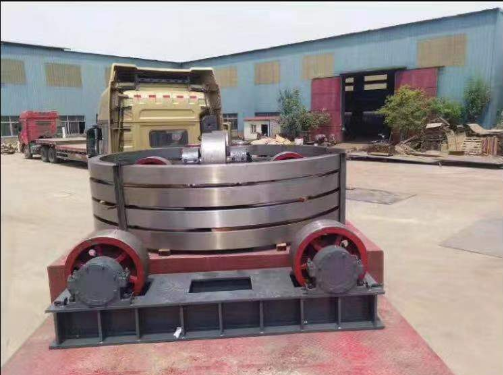

回转窑大齿圈

回转窑大齿圈材料选用zg45、zg35SiMn、ZG35CRMO.ZG42CRMO和ZG45CRMO，只能使用电炉钢或碱性平炉钢铸造，不得使用转炉钢。

回转窑大齿轮粗加工留余量进行调质处理，齿面硬度不得低于HB180。粗加工后大齿圈缺陷补焊允许范围：齿圈轮缘上的切凿宽度不得超过工作宽度的7%，切凿面积总和不得超过该表面总面积的2%，切凿深度不得超过壁厚的20%。大齿圈补焊前应整体预热，补焊后进行热处理，补焊处硬度应低于母材硬度，其中心地带与母材硬度的差值不大于10%。两个半齿圈连成整体后，才允许进行齿形和其他部分加工，且结合面应在齿谷中央。回转窑大齿圈精加工后工作表面不允许补焊，但允许工作表面有直径6x5以下的分散缺陷。工作表面缺陷不得超过5处，其余表面缺陷不得超过10处。

回转窑大齿圈粗加工后进行超声波探伤，并达到JB/T500.14中的3级探伤标准。
