烘干机滚圈按截面型式可分为实心矩形、正方形、空心箱形等数种。下面就由徐州烘干机大齿轮生产厂家来为您详细介绍。

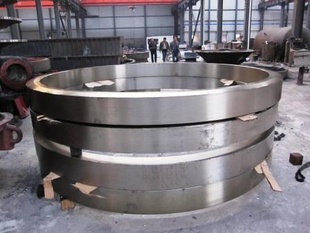

1、矩形滚圈：其截面是实心矩形,形状简单。由于截面是整体的,铸造缺陷相对来说不显得突出,裂缝少。矩形滚圈可以铸造,也可以锻造。即采用大型水压机锻制滚圈。由于铸造质量的原因,大型回转干燥器中,矩形滚圈使用较多。

2、箱形滚圈：刚性大,有利于增强筒体刚度,与矩形相比可节约材料。但由于截面形状复杂,在铸造冷缩过程中易产生裂纹等缺陷。这些缺陷有时导致截面断裂。由于箱形滚圈内圆中部有一段不加工,因此可设计成带键滚圈。凸出的键由两块垫板夹紧,可阻止滚圈与垫板间沿周向的相对滑动,大大减少两者间的磨损,因此可维持正常设计间隙,以保持滚圈对筒体刚性的加强作用。带键滚圈的安装比较麻烦,垫板需在安装现场找正焊接。键数量一般为8-12个。

3、剖分式滚圈：部分式滚圈是将滚圈分成若干块,用螺栓连接成整体。但由于滚圈剖分后使机械加工工作量增加较多,刚性比整体滚圈又差,对筒体的加固作用也大大削弱,运转时又对托轮磨损较快,故实际使用较少。
