烘干机齿轮安装注意事项是什么？

2020-05-25

次

烘干机大齿轮 厂家为大家介绍下烘干机齿轮安装注意事项，希望对大家有所了解。

1、安装中应严格控制大齿轮的径向跳动和端面跳动。

2、大齿圈与小齿轮的轴向相对位置偏差不大于±2mm。

3、检查齿面接触情况，接触斑点沿齿高方向不少于40%，沿齿宽方向不小于50%。

4、在大齿轮安装前检查对接面接口不得有碰撞痕迹，把大齿轮与筒体接触表面清擦干净，然后将两半齿轮小心的对好并拧紧接口螺栓，便将大齿轮装在筒体上，转动筒体，检查大齿轮的径向跳动和侧向摆动，直至校调合格。

5、减速器的低速轴应与齿轮轴同心，其同轴度公差为0.2mm，减速器的横向水平及纵向斜度应在减速器壳体的加工结合面上测定，允许误差为±0.05mm/m。

6、在冷态下将设备大齿圈盘动一周的任一角度上，大小齿轮间的齿顶间隙不得小于0.25M(M为齿轮模数)。

7、大小齿轮安装在筒体上时，大小齿轮的中心线必须与筒体中心线必须重合。

8、两套小轮放至位置后必须对角度拉线放正对等，两头拉叙线平行之。如有高低误差，可垫底座下面，处理牢固，每套小托轮总称两边必须水平。

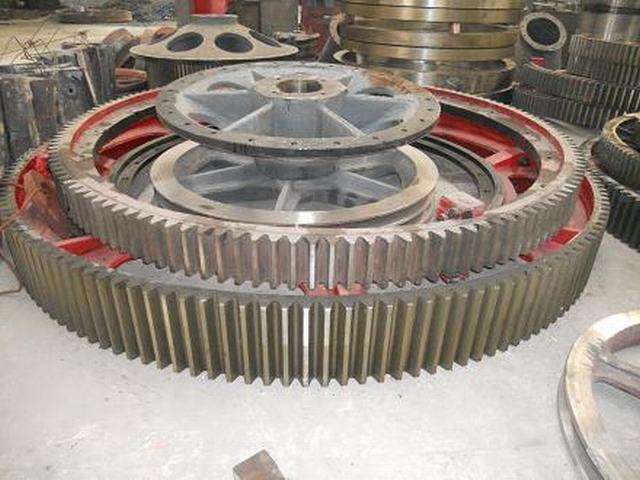

烘干机大齿轮

机械设备配件磨损现象不可避免，出现各种故障的原因也是层出不穷，具体处理方法具体对待。不管怎么样要想降低故障率，减少维修，设备配件的质量必须过关，严格按照规范要求制作加工，特别是烘干机大齿轮滚圈等系列传动配件一定要热处理，以增加硬度消除内在应力。
